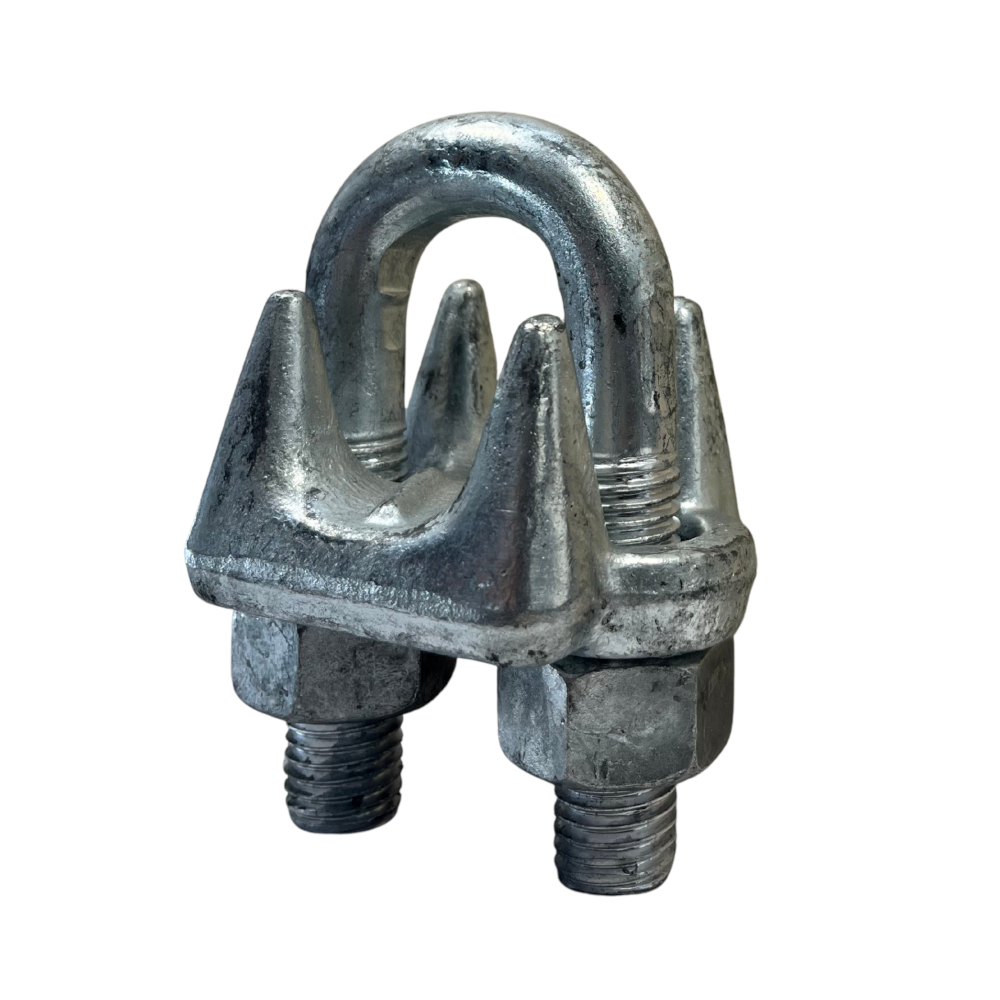

Zacisk do lin typ B wg PN-EN 13411-5 ZAC B
Ø liny: od 3 do 78 mm
Informacje dodatkowe
| Rozmiar | 10, 03, 05, 06,5, 08, 11, 13, 15, 16, 19, 22, 26, 30, 34, 36, 38 |
|---|
Zacisk do lin typ B wg PN-EN 13411-5 ZAC B
- Wykonany zgodnie z normą PN-EN 13411-5.
- Korpus kuty matrycowo ze stali o dużej wytrzymałości na rozciąganie (SAE 1035 lub SAE 1015).
- Śruba - U wykonana ze stali SAE 1015.
- Zabezpieczony antykorozyjnie poprzez cynkowanie galwaniczne.
- Przeznaczony do stosowania tylko z linami prawoskrętnymi.
- Cechowanie: rozmiar oraz znak producenta.

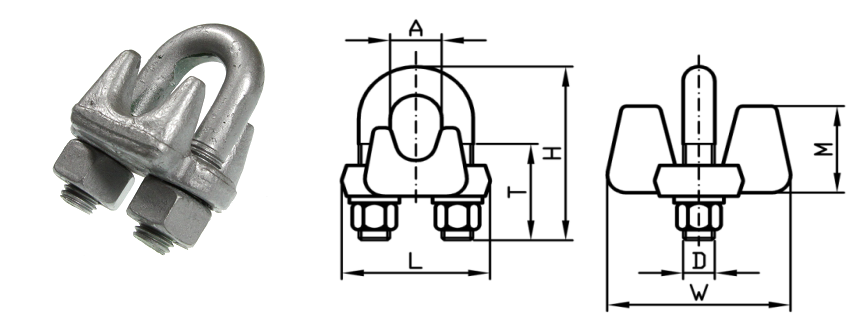

| Kod | Rozmiar [cale] | Zalecana średnica liny [mm] | Min. ilość zacisków na pętle [szt] | D gwint | H [mm] | A [mm] | T [mm] | L [mm] | W [mm] | M [mm] | Masa [kg/100szt] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZAC B 03 (1/8) | 1/8 | 3-4 | 2 | 3/16-24 UNC | 23 | 8 | 12 | 25 | 20,7 | 11,4 | 3 |
| ZAC B 05 (3/16) | 3/16 | 5 | 2 | 1/4-20 UNC | 30 | 9 | 14,5 | 29 | 24,2 | 14,5 | 5 |
| ZAC B 06 (1/4) | 1/4 | 6-7 | 2 | 5/16-18 UNC | 34,5 | 12 | 16,5 | 37 | 30 | 17 | 9 |
| ZAC B 08 (5/16) | 5/16 | 8 | 3 | 3/8-16 UNC | 45 | 13,5 | 20 | 41,5 | 33 | 19 | 13 |
| ZAC B 10 (3/8) | 3/8 | 9-10 | 3 | 7/16-14 UNC | 49 | 15 | 24 | 49 | 40 | 24 | 21 |
| ZAC B 11 (7/16) | 7/16 | 11 | 3 | 1/2-13 UNC | 61 | 19 | 27,5 | 58 | 48,5 | 28,5 | 33 |
| ZAC B 13 (1/2) | 1/2 | 12-13 | 3 | 1/2-13 UNC | 60 | 19,5 | 27,5 | 58 | 47,4 | 27,5 | 33 |
| ZAC B 15 (9/16) | 9/16 | 14-15 | 3 | 9/16-12 UNC | 73 | 21 | 32 | 63,5 | 51 | 32 | 46 |
| ZAC B 16 (5/8) | 5/8 | 16 | 3 | 9/16-12 UNC | 76 | 21,5 | 32 | 63 | 52,5 | 32 | 46 |
| ZAC B 19 (3/4) | 3/4 | 18-20 | 4 | 5/8-11 UNC | 84 | 23,5 | 35,5 | 72 | 57 | 35 | 64 |
| ZAC B 22 (7/8) | 7/8 | 22 | 4 | 3/4-10 UNC | 96 | 27 | 42 | 80,5 | 62,5 | 41 | 98 |
| ZAC B 26 (1) | 1 | 24-26 | 5 | 3/4-10 UNC | 111 | 32,5 | 48 | 87 | 65,5 | 43 | 110 |
| ZAC B 30 (1-1/8) | 1 1/8 | 28-30 | 6 | 3/4-10 UNC | 115 | 32 | 51 | 91 | 71,5 | 48,5 | 140 |
| ZAC B 34 (1-1/4) | 1 1/4 | 32-34 | 7 | 7/8-9 UNC | 130 | 38 | 59 | 103 | 79,5 | 57,5 | 195 |
| ZAC B 36 (1-3/8) | 1 3/8 | 36 | 7 | 7/8-9 UNC | 138 | 40 | 59 | 104 | 79,5 | 59 | 202 |
| ZAC B 38 (1-1/2) | 1 1/2 | 38-40 | 8 | 7/8-9 UNC | 147 | 44 | 65,5 | 113 | 86 | 61 | 247 |
Rozmiary oznakowane (* ) mają termin wysyłki 30 dni.
