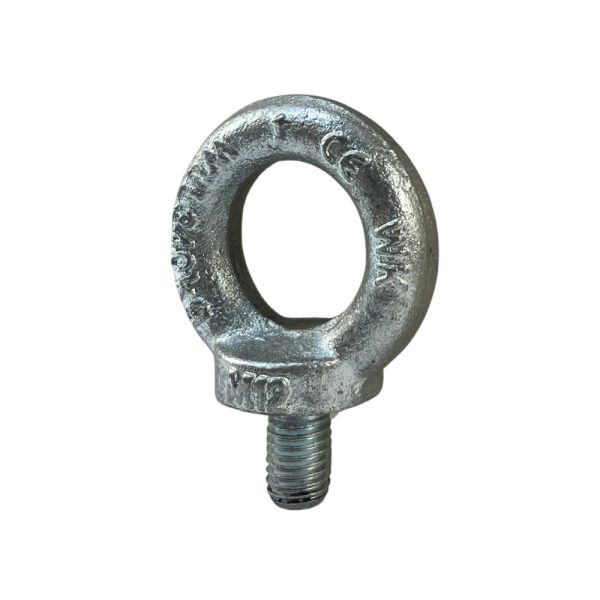

Śruba z uchem ocynkowana SU
Udźwig: od 0,07 do 8,6 t
Informacje dodatkowe
| Udźwig (t) | 00,07, 00,14, 00,23, 00,34, 00,49, 00,7, 00,9, 01,2, 01,5, 01,8, 02,2, 03,2, 03,8, 04,6, 05,4, 06,3, 08, 08,6, 11,5, 16, 21 |
|---|
Śruba z uchem ocynkowana SU
- Wykonana zgodnie z normą DIN 580 ze stali węglowej C15
- Współczynnik bezpieczeństwa: 6:1
- Śruba służy, jako punkt mocujący (zaczepowy) podczas podnoszenia elementu
- Śruba cynkowana galwanicznie
- Cechowanie: DOR, materiał, numer partii, znak producenta, znak CE
Uchwyt może być obciążony wyłącznie osiowo względem śruby mocującej

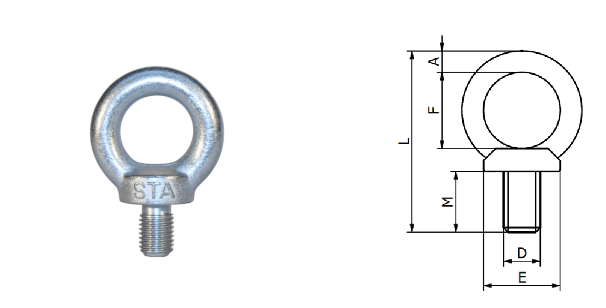

| Kod produktu | Ø D [mm] | DOR [t] | A [mm] | F [mm] | L [mm] | E [mm] | M [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|
| SU 06 | M 6 | 0,07 | 8 | 20 | 49 | 20 | 13 | 0,06 |
| SU 08 | M 8 | 0,14 | 8 | 20 | 49 | 20 | 13 | 0,06 |
| SU 10 | M 10 | 0,23 | 10 | 25 | 62 | 25 | 17 | 0,11 |
| SU 12 | M 12 | 0,34 | 12 | 30 | 73,5 | 30 | 20,5 | 0,18 |
| SU 14 | M 14* | 0,49 | 14 | 35 | 89 | 35 | 27 | 0,27 |
| SU 16 | M 16 | 0,7 | 14 | 35 | 89 | 35 | 27 | 0,3 |
| SU 18 | M 18* | 0,9 | 16 | 40 | 101 | 40 | 30 | 0,45 |
| SU 20 | M 20 | 1,2 | 16 | 40 | 101 | 40 | 30 | 0,45 |
| SU 22 | M 22* | 1,5 | 20 | 50 | 126 | 50 | 36 | 0,74 |
| SU 24 | M 24 | 1,8 | 20 | 50 | 126 | 50 | 36 | 0,74 |
| SU 27 | M 27 | 2,2 | 20 | 60 | 154 | 65 | 45 | 1,66 |
| SU 30 | M 30 | 3,2 | 24 | 60 | 154 | 65 | 45 | 1,66 |
| SU 33 | M 33* | 3,8 | 24 | 60 | 154 | 65 | 45 | 2,65 |
| SU 36 | M 36 | 4,6 | 28 | 70 | 182 | 75 | 54 | 2,65 |
| SU 39 | M 39* | 5,4 | 32 | 80 | 210 | 85 | 63 | 4 |
| SU 42 | M 42 | 6,3 | 32 | 80 | 210 | 85 | 63 | 4 |
| SU 45 | M 45* | 8 | 38 | 90 | 236 | 100 | 68 | 6,4 |
| SU 48 | M 48 | 8,6 | 38 | 90 | 236 | 100 | 68 | 6,4 |
| SU 56 | M 56 | 11,5 | 42 | 100 | 265 | 110 | 78 | 8,8 |
| SU 64 | M 64 | 16 | 48 | 110 | 298 | 120 | 90 | 12,4 |
| SU 72 | M 72 | 21 | 59 | 140 | 360 | 150 | 105 | 22,5 |
Rozmiary oznakowane (*) mają termin wysyłki 30 dni
DOR - dopuszczalne obciążenie robocze
MBL - Minimalna siła zrywająca
