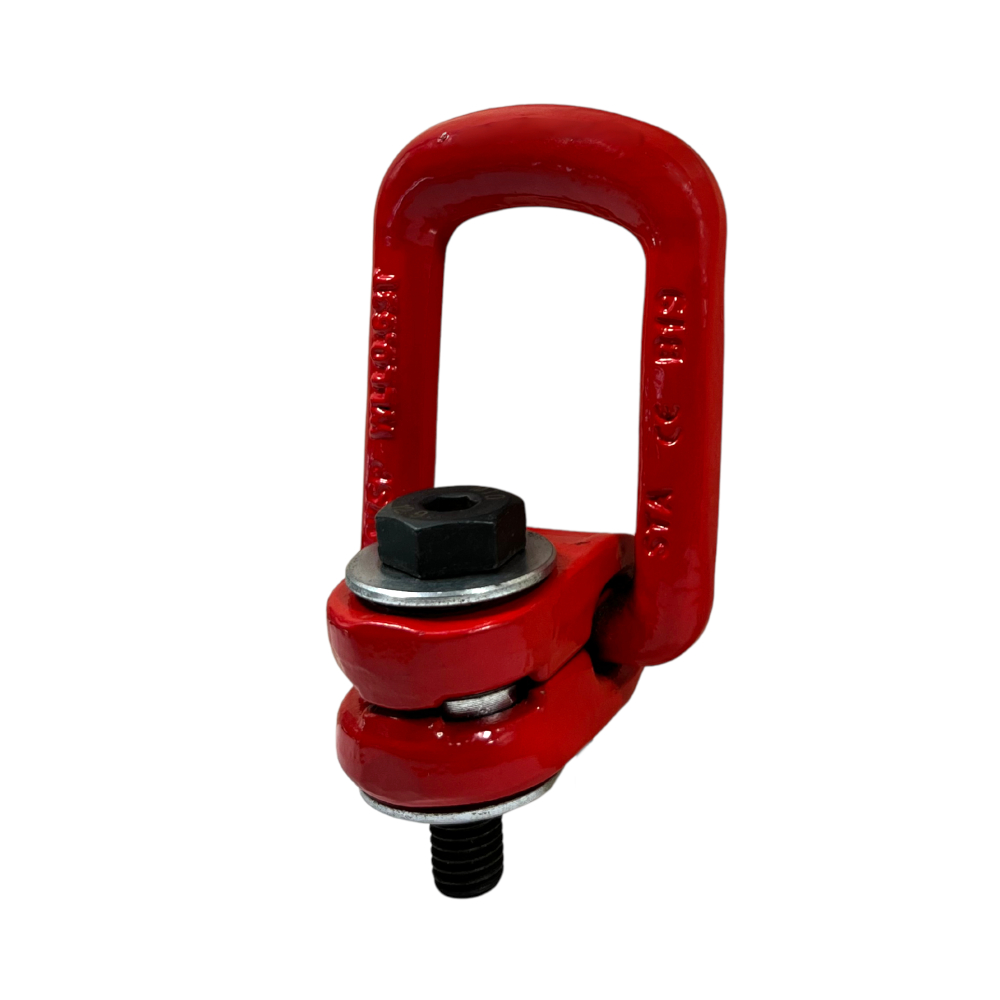

Śruba z uchem obrotowo-uchylnym WSP
Udźwig: od 0,63 do 5 t
Informacje dodatkowe
| Udźwig (t) | 00,63, 01, 01,2, 01,5, 02,5, 04, 05 |
|---|
Śruba z uchem obrotowo-uchylnym WSP
- Wykonana w klasie 8
- Współczynnik bezpieczeństwa: 4:1
- Stosowana m.in. jako punkt do mocowania lub podnoszenia
- Ucho obraca się o 360°, przechyla o 90°
- Zabezpieczona antykorozyjnie, poprzez lakierowanie proszkowe na czerwono
- Cechowanie: DOR, typ, klasa, numer partii, znak producenta, znak CE

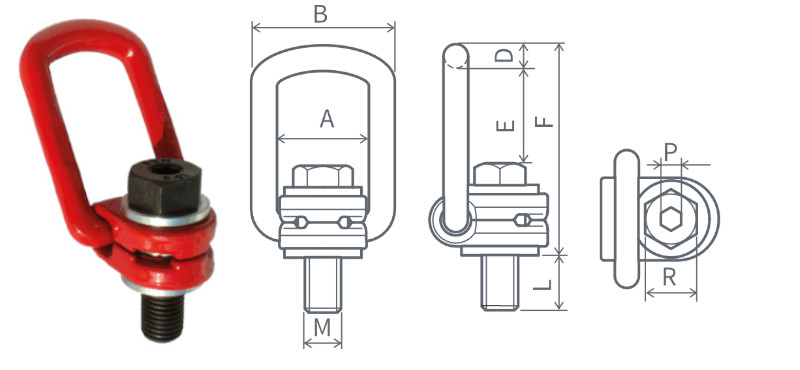

| Kod produktu | Rozmiar M [mm] | DOR [t] | M [mm] | A [mm] | B [mm] | D [mm] | E [mm] | F [mm] | L [mm] | P [mm] | R [mm] | Masa [kg] | |
| 0° | 90° | ||||||||||||
| WSP 10 | M 10 | 0,63 | 0,63 | M10 | 34 | 55,3 | 14,7 | 35,5 | 86 | 15 | 6 | 17 | 0,37 |
| WSP 12 | M 12 | 1 | 1 | M12 | 39,6 | 68 | 19 | 34 | 97 | 18 | 8 | 19 | 0,69 |
| WSP 14 | M 14 | 1,2 | 1,2 | M14 | 39 | 67,7 | 18,5 | 34 | 98 | 22 | 10 | 22 | 0,72 |
| WSP 16 | M 16 | 1,5 | 1,5 | M16 | 40 | 68 | 18,5 | 32 | 98 | 24 | 10 | 24 | 0,74 |
| WSP 20 | M 20 | 2,5 | 2,5 | M20 | 52,5 | 82,5 | 16 | 52 | 125 | 32 | 12 | 30 | 1,18 |
| WSP 24 | M 24 | 4 | 4 | M24 | 53,7 | 82,3 | 16,9 | 68 | 138 | 36 | 14,4 | 35,7 | 1,37 |
| WSP 30 | M 30 | 5 | 5 | M30 | 72 | 118 | 27 | 65 | 185 | 48 | 17 | 45 | 4,2 |

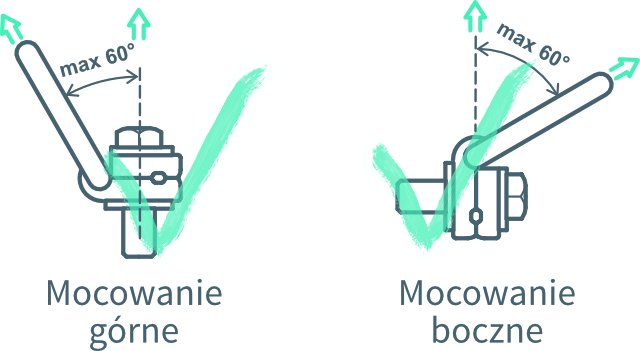

| Metoda podnoszenia | |||||||||||
| Ilość cięgien | 1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 3+4 | ||
| Kąt nachylenia | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | asymetria | ||
| Kod | Gwint [mm] | Moment [Nm] | DOR [t] | ||||||||
| WSP 10 | M 10 | 60 | 0,63 | 0,63 | 1,26 | 1,26 | 0,88 | 0,63 | 1,32 | 0,95 | 0,63 |
| WSP 12 | M 12 | 100 | 1,0 | 1,0 | 2,0 | 2,0 | 1,4 | 1,0 | 2,1 | 1,5 | 1,0 |
| WSP 14 | M 14 | 120 | 1,2 | 1,2 | 2,4 | 2,4 | 1,7 | 1,2 | 2,5 | 1,8 | 1,2 |
| WSP 16 | M 16 | 150 | 1,5 | 1,5 | 3,0 | 3,0 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 |
| WSP 20 | M 20 | 250 | 2,5 | 2,5 | 5,0 | 5,0 | 3,5 | 2,5 | 5,2 | 3,7 | 2,5 |
| WSP 24 | M 24 | 400 | 4,0 | 4,0 | 8,0 | 8,0 | 5,6 | 4,0 | 8,4 | 6,0 | 4,0 |
| WSP 30 | M 30 | 500 | 5,0 | 5,0 | 10,0 | 10,0 | 7,0 | 5,0 | 10,5 | 7,5 | 5,0 |
DOR - dopuszczalne obciążenie robocze
MBL - minimalna siła zrywająca
