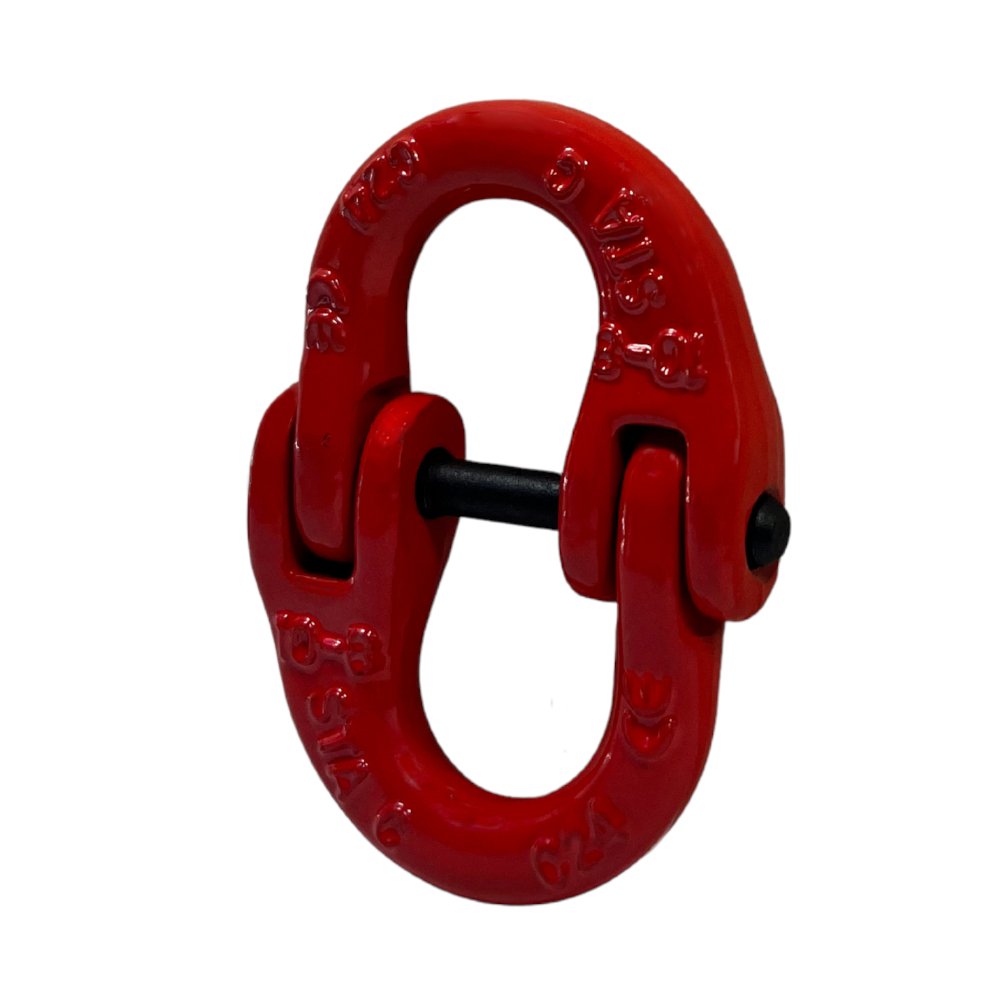

Ogniwo łączące klasy 8 C
Udźwig: od 1,12 do 21,2 t
Informacje dodatkowe
| Udźwig (t) | 01,12, 02, 03,15, 05,3, 08, 12,5, 15, 21,2, 31,5 |
|---|
Ogniwo łączące klasy 8 C
- Wykonane w klasie 8 zgodnie z normą PN-EN 1677-1
- Współczynnik bezpieczeństwa: 4:1
- Przeznaczone do połączeń takich elementów jak:
ogniwo główne – łańcuch
łańcuch – łańcuch
łańcuch – hak z uchem
- Obciążenie próbne 2,5 x DOR
- Obciążenie niszczące 4 x DOR
- Zabezpieczone antykorozyjnie, poprzez lakierowanie proszkowe na czerwono
- Cechowanie: typ, klasa, numer partii, znak producenta, znak CE

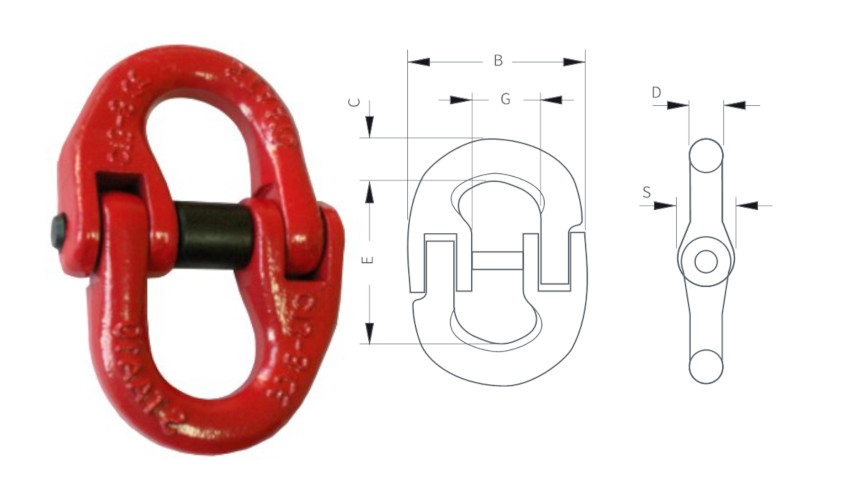

| Kod | DOR [t] | E [mm] | B [mm] | G [mm] | C [mm] | S [mm] | D [mm] | Masa [kg] |
| C 06-8 | 1,12 | 42 | 36,5 | 16,3 | 7,6 | 11,5 | 7,1 | 0,075 |
| C 08-8 | 2 | 58 | 53 | 20 | 9,3 | 15 | 9 | 0,15 |
| C 10-8 | 3,15 | 71 | 66 | 28 | 13 | 18 | 11,8 | 0,31 |
| C 13-8 | 5,3 | 84,8 | 83,4 | 30 | 15,3 | 24,8 | 15 | 0,66 |
| C 16-8 | 8 | 105 | 99 | 35 | 20 | 30 | 20 | 1,25 |
| C 20-8 | 12,5 | 116 | 117 | 44 | 24,5 | 36,5 | 24 | 1,98 |
| C 22-8 | 15 | 139 | 141 | 51 | 27 | 41 | 27,5 | 3,1 |
| C 26-8 | 21,2 | 158 | 161 | 57,5 | 31 | 50 | 30 | 4,5 |
| C 32-8 | 31,5 | 200 | 195 | 68 | 38 | 56 | 38,5 | 9 |
DOR - dopuszczalne obciążenie robocze
MBL - Minimalna siła zrywająca
