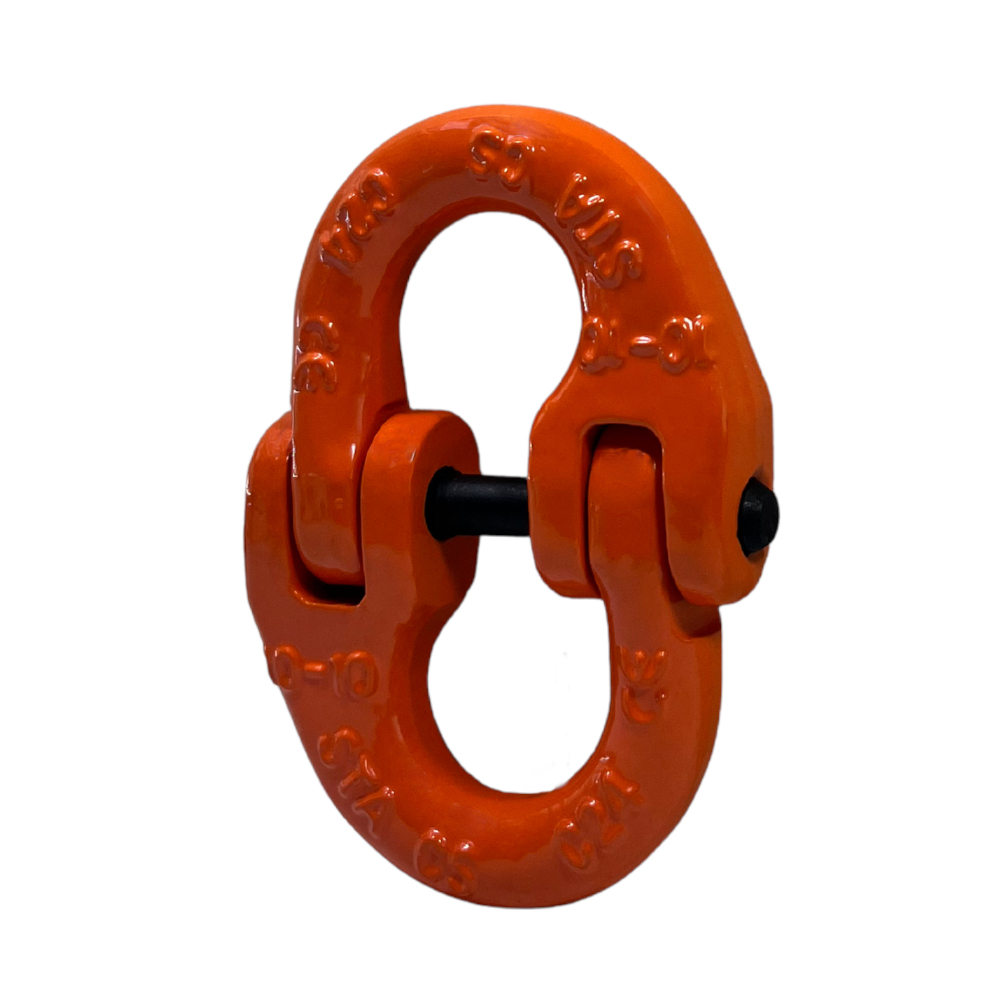

Ogniwo łączące klasy 10 CS
Udźwig: od 1,4 do 39,3 t
Informacje dodatkowe
| Udźwig (t) | 01,4, 02,5, 04, 06,7, 10, 16, 19, 26,5, 39,3 |
|---|
Ogniwo łączące klasy 10 CS
- Wykonane w klasie 10 wg normy PN-EN 1677-4 o podwyższonej wytrzymałości
- Współczynnik bezpieczeństwa: 4:1
- Przeznaczone do połączeń takich elementów jak:
ogniwo główne – łańcuch
łańcuch – łańcuch
łańcuch – hak z uchem - Obciążenie próbne: 2,5 x DOR
- Obciążenie niszczące: 4 x DOR
- Zabezpieczone antykorozyjnie, poprzez lakierowanie proszkowe na pomarańczowo.
- Cechowanie: typ, klasa, numer partii, znak producenta, znak CE

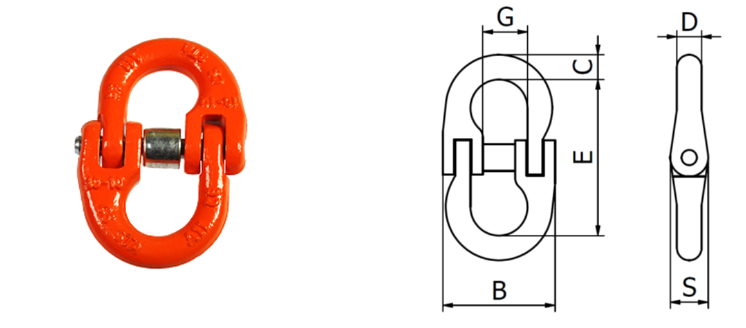

Kod produktu | DOR | E | B | G | C | S | D | Masa |
| CS 06-10 | 1,4 | 45 | 39 | 14 | 9 | 11 | 7 | 0,1 |
| CS 08-10 | 2,5 | 62 | 53,5 | 19 | 11 | 14 | 10 | 0,2 |
| CS 10-10 | 4 | 70 | 64,5 | 23 | 13 | 18 | 13 | 0,3 |
| CS 13-10 | 6,7 | 90 | 81 | 28 | 17 | 22 | 17 | 0,7 |
| CS 16-10 | 10 | 104 | 100 | 33 | 21 | 29 | 20 | 1,3 |
| CS 19-10 | 16 | 120 | 116 | 40 | 25 | 35 | 25 | 2,1 |
| CS 22-10 | 19 | 133 | 136 | 48 | 28 | 38 | 27 | 3 |
| CS 26-10 | 26,5 | 160 | 169 | 61 | 32 | 45 | 32 | 5 |
| CS 32-10 | 39,3 | 196 | 218 | 80 | 41 | 54 | 41 | 10 |
DOR - dopuszczalne obciążenie robocze
MBL - Minimalna siła zrywająca
